沃迪士四轴转台中板带尾座配置的油管接法

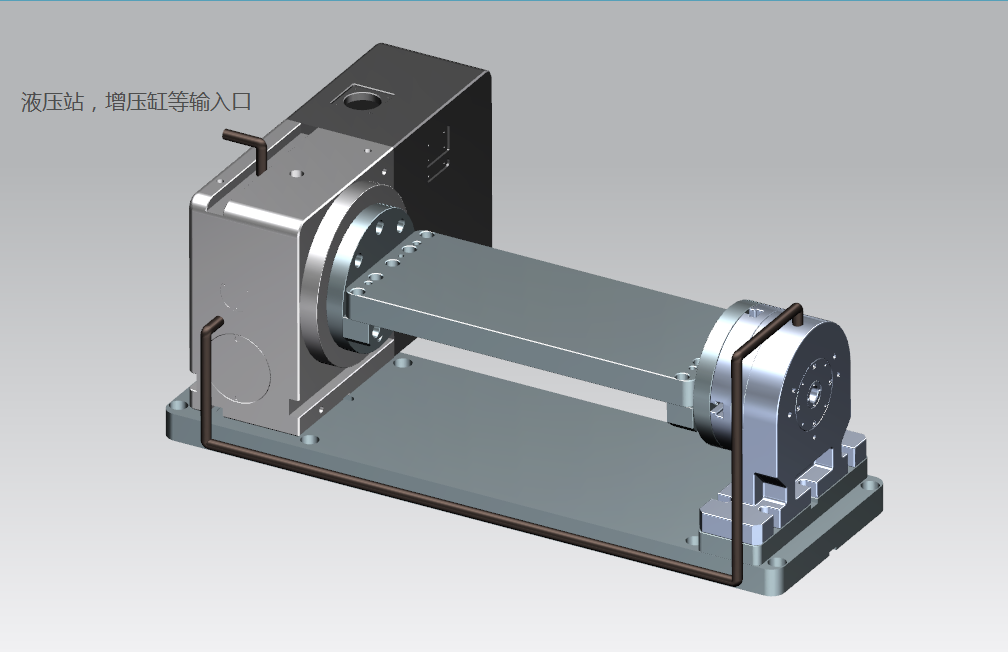

沃迪士精密生产的数控转台采用凸轮滚子结构,具有零间隙、高精度、高效率,维护成本低等优点。在汽车行业和3C行业等其他行业很多客户的工件需要放在中板上翻转做多面加工。这样可以提高加工效率,减少装夹的时间。目前沃迪士所生产的转台为液压刹车方式,有的尾座也配有液压刹车,一般需要转台转到位置后,转台的刹车和尾座刹车同时动作。沃迪士四轴转台均有两个液压刹车口,以下介绍使用中的两种情况。以WDS-250H为例图示。


(一)如果没有使用尾座,其中一个液压口接液压站或者增压缸的液压源。另一个液压口用堵头用生料带缠好以后堵住,确保不会泄露液压油,不然会影响刹车效果,过量消耗液压油。

(二)如果有使用尾座,可以将液压站或者增压缸的液压源接入四轴转台的其中一个液压口,另一个液压口直接和尾座相连即可。就可以达到转台刹车和尾座刹车同时动作,增加刹车力,使加工更加平稳。
